건축직 공기업 필기 기출 문제 복원 건축구조-12

건축직 공기업 필기 기출문제 복원을 전달드립니다. 오답이 있을 수 있으니, 개인 서적이나 자료를 이용해 비교하여 판단하시기 바랍니다.

---

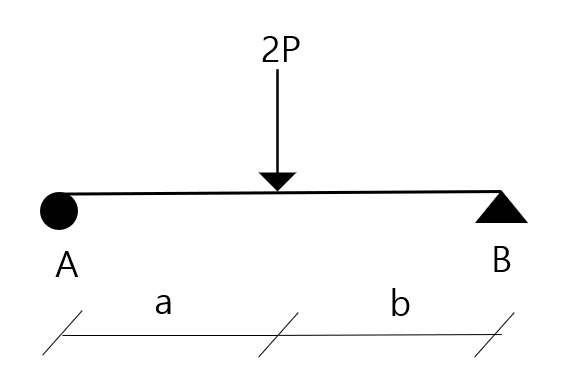

중앙에서의 처짐각은?









1. $\dfrac{Pab}{3EI}\times (2a^2+b)$

2. $\dfrac{Pab}{3EI}\times (a^2+2b)$

3. $\dfrac{Pab}{3EI}\times (2a^2+2b)$

4. $\dfrac{Pab}{3EI}\times (a^2+b)$



---

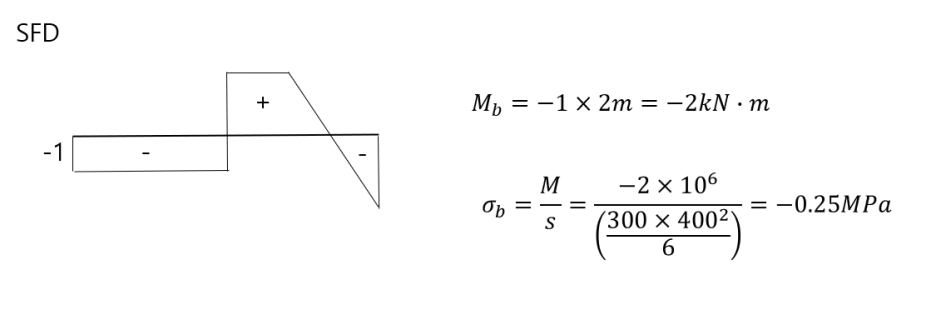

갤버보에서 B점 휨응력은?





1. -0.25MPa
2. -0.5MPa
3. -0.75MPa
4. -1.00MPa
5. -1.25MPa

---



---

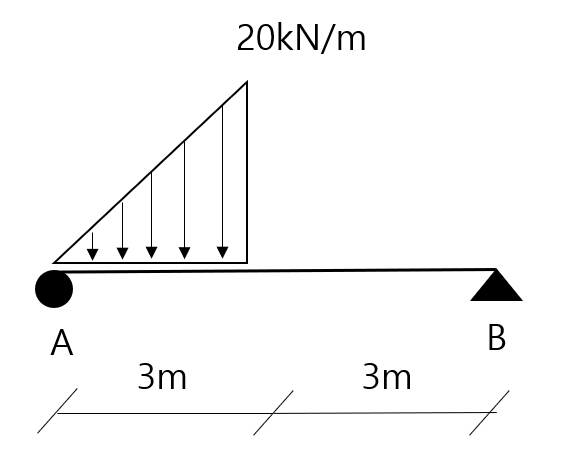

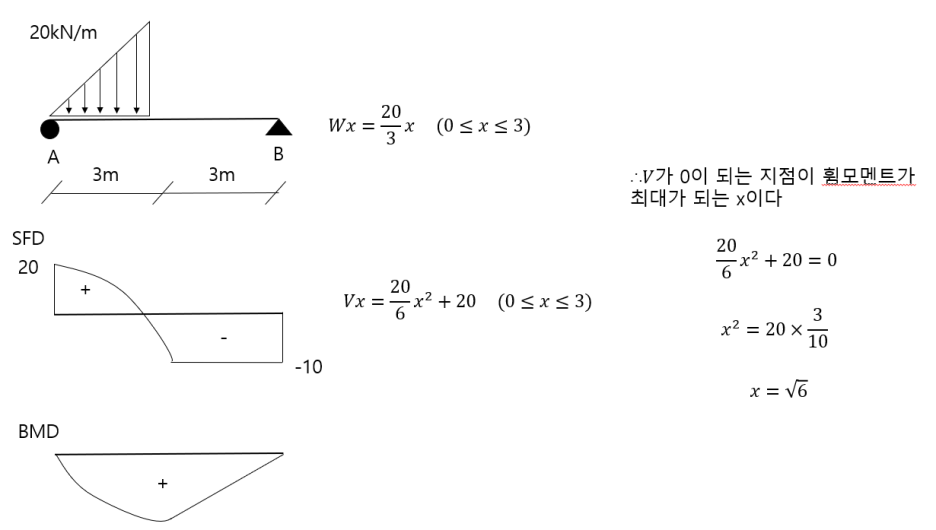

왼쪽 점으로부터 최대휨모멘트가 발생하는 거리는?





1. 1m
2. $\sqrt{3}$m
3. 2m
4. $\sqrt{6}$m
5. 3m



---

반응형

---

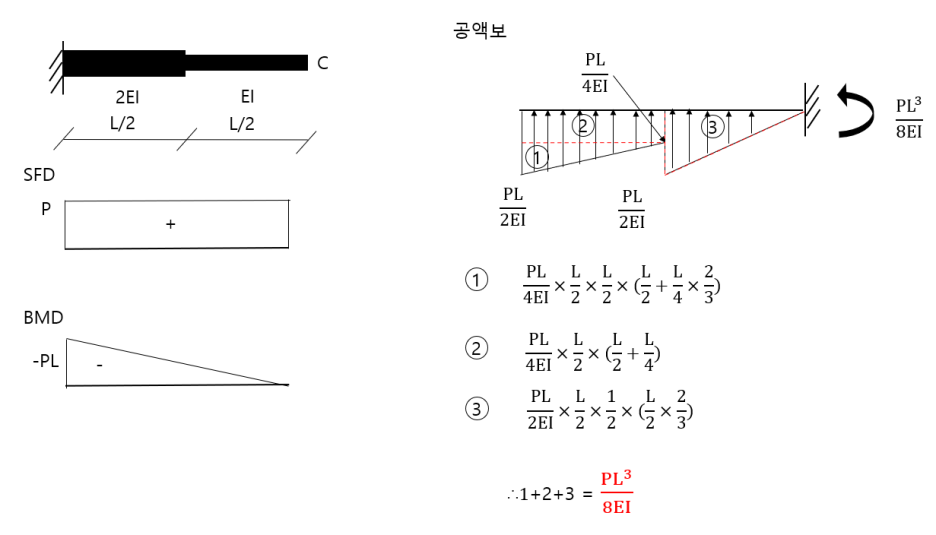

단면이 상이한 캔틸레버 보에서 c점에 집중하중 작용할 때 처짐?





1. $\dfrac{3PL^3}{16EI}$

2. $\dfrac{5PL^3}{16EI}$

3. $\dfrac{7PL^3}{16EI}$

4. $\dfrac{PL^3}{3EI}$

5. $\dfrac{3PL^3}{8EI}$





---





(아치그림) 등분포하중 받는 3회전단 포물선아치 c점 휨모멘트



1. $\dfrac{WL}{8}$
2. $\dfrac{WL}{6}$
3. $\dfrac{WL}{4}$
4. $\dfrac{WL}{2}$
5. 0





---





단면적 40mm$^2$ 길이 4m 선형탄성부재 중심인장력 20kN일때 늘어난 길이는? (탄성계

수 20Gpa)



1. 0.5mm
2. 1.0mm
3. 1.5mm
4. 2.0mm
5. 2.5mm



---



$\delta =\dfrac{PL}{EA}=\dfrac{20\times 10^3\times 4,000}{20\times 10^3\times 40}=1mm​$

---



건축직 공기업 필기 시험에 대한 대비를 위해 참고하시면 좋을 것 같습니다.

기준에 대한 개인적인 해석 있는 경우가 있습니다. 정확한 해설을 원하시면 관련 서적을 확인하시기 바랍니다.

자주 나오는 유형 및 문제를 풀이와 해설을 하여 이해를 한번 하시고 공식을 암기하셔도 됩니다.

저도 자주 헷갈리는 부분인데 단위 변환을 신경쓰시길 바랍니다.

오답이 있으니, 필히 확인바랍니다.
