건축직 공기업 필기 기출 문제 복원 건축구조-22

건축직 공기업 필기 기출문제 복원을 전달드립니다. 오답이 있을 수 있으니, 개인 서적이나 자료를 이용해 비교하여 판단하시기 바랍니다.

---

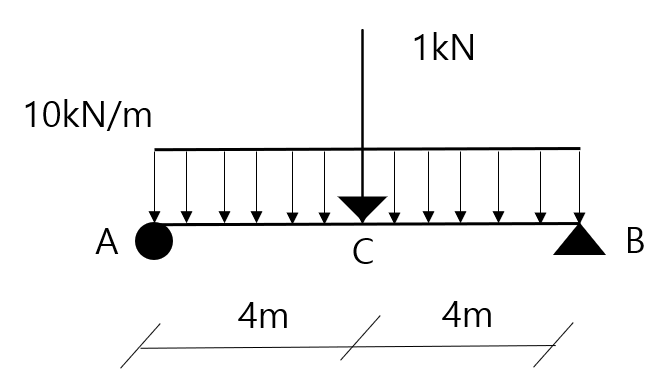

c점의 휨모멘트구하기





1. 42kN
2. 44kN
3. 48kN
4. 80kN
5. 82kN





---



$M=\dfrac{PL}{4}+\dfrac{WL^2}{8}=\dfrac{8}{4}+\dfrac{10\times 8^2}{8}=82kN\cdot m$

​



---



장기하중이 40kN ,장기허용응력10kN/m$^2$, 재하판크기는 얼마인가?



1. 1.0x1.0
2. 1.2x1.2
3. 1.4x1.5
4. 1.8x1.8
5. 2.0x2.0



---





단순 지지 보에서 최소두께



1. L/8
2. L/16
3. L/18.5
4. L/21
5. L/24

---



표 4.2-1 처짐을 계산하지 않는 경우의 보 또는 1방향 슬래브의 최소 두께 (KDS 14 20 30 :2021)



부재	최소 두께,
	단순 지지	1단 연속	양단 연속	캔틸레버
	큰 처짐에 의해 손상되기 쉬운 칸막이벽이나 기타 구조물을 지지 또는 부착하지 않은 부재
· 1방향 슬래브	L/20	L/24	L/28	L/10
∙ 보 ∙ 리브가 있는 1방향 슬래브	L/16	L/18.5	L/21	L/8
이 표의 값은 보통중량콘크리트(＝2,300kg/m3)와 설계기준항복강도 400MPa 철근을 사용한 부재에 대한 값이며, 다른 조건에 대해서는 이 값을 다음과 같이 보정하여야 한다. 1) 1,500~2,000kg/m3 범위의 단위질량을 갖는 구조용 경량콘크리트에 대해서는 계산된 값에 (1.65－0.00031)를 곱하여야 하나, 1.09 이상이어야 한다. 2) 가 400MPa 이외인 경우는 계산된 값에 (0.43＋/700)를 곱하여야 한다.

반응형

---

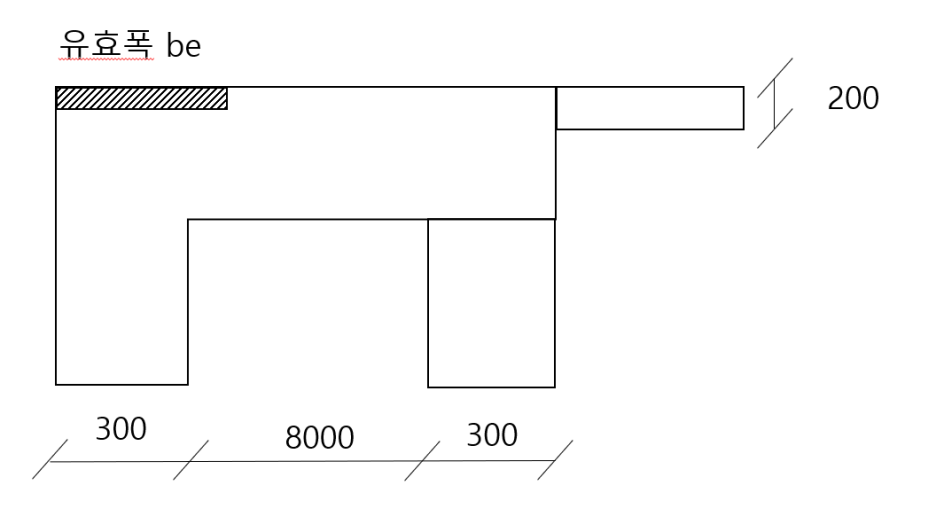

T형보의 유효폭을 구하여라.





1. 1000
2. 1100
3. 1200
4. 1300
5. 1400



---





강도설계법에서 철근콘크리트보에 고정하중모멘트 100knm 활하중모멘트 200knm이 작용 할때, 극한모멘트는 몇인가?



1. 120
2. 240
3. 320
4. 400
5. 440

---



1.2D+1.6L

1.2X100+1.6X200=440kN$cdot$m

---





순인장단면 면적 M24 고력볼트 두께 10mm





1. 1460 mm$^2$
2. 1480 mm$^2$
3. 1500 mm$^2$
4. 1520 mm$^2$
5. 2000 mm$^2$



---



건축직 공기업 필기 시험에 대한 대비를 위해 참고하시면 좋을 것 같습니다.

기준에 대한 개인적인 해석 있는 경우가 있습니다. 정확한 해설을 원하시면 관련 서적을 확인하시기 바랍니다.

자주 나오는 유형 및 문제를 풀이와 해설을 하여 이해를 한번 하시고 공식을 암기하셔도 됩니다.

저도 자주 헷갈리는 부분인데 단위 변환을 신경쓰시길 바랍니다.

오답이 있으니, 필히 확인바랍니다.
