건축직 공기업 필기 기출 문제 복원 건축구조-8

건축직 공기업 필기 기출문제 복원을 전달드립니다. 오답이 있을 수 있으니, 개인 서적이나 자료를 이용해 비교하여 판단하시기 바랍니다.

---



용접 특성으로 옳은 것은?



1. 취성파괴 우려 없음 , 피로강도 높음
2. 용접순서 가조립 1차 조임 금매김 본조임
3. 부재 두께 상관없이 용접할 수 있다
4. 용접검사 모호하다
5. 모재 결손이 없어서 강재 절약할 수 있다



---





다음 구조물의 판별로 옳은 것은?





1. 불안정
2. 정정
3. 1차부정정
4. 2차부정정
5. 3차부정정



---

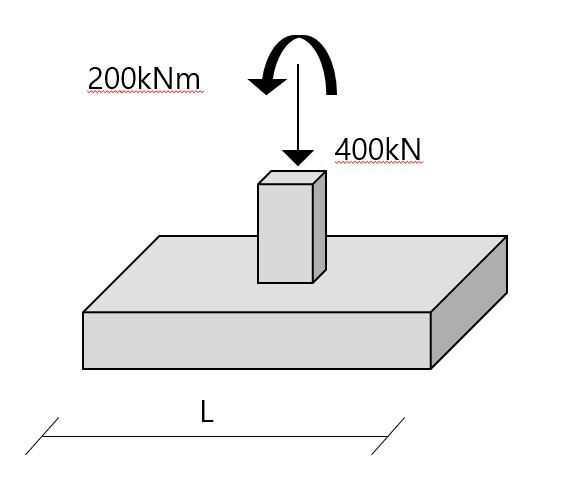

독립기초 문제 N=400kN M=200kNm일 때 압축력만받기 위한 최소 기초길이는?

1. 0.5
2. 1
3. 2
4. 3
5. 4

---



편심거리(e)=0.5m

ex=$\dfrac{L}{6}$

L=0.5X6=3m

---





강도설계법에서 철근의 탄성계수는?



1. 2.0×10^5 N/mm$^2$
2. 2.0×10^6 kgf/cm$^2$
3. 2.0×10^7 kgf/cm$^2$
4. 2.1×10^5 N/mm$^2$
5. 2.1×10^6 kgf/cm$^2$

---



200GPa

200,000MPa=20,000N/mm$^2$

반응형

---





강도설계법에 의한 철근콘크리트구조물 설계에서 고정하중 200kN$cdot$m , 활하중 100kN$cdot$m 일경우 부재설계용 극한모멘트는?



1. 280kN$cdot$m
2. 300 $cdot$m
3. 400 $cdot$m
4. 420 $cdot$m
5. 440 $cdot$m

---



1.2D+1.6L

1.2X200+1.6X100=400

---





fy=400MPa 1방향 슬래브 최소 두께 옳지 않은 것은?



1. 1방향 슬래브 단순지지 L/20
2. 1방향 슬래브 1단연속 L/24
3. 1방향 슬래브 양단연속 L/28
4. 1방향 슬래브 캔틸레버 L/18
5. 리브가 있는 1방향 슬래브 단순지지 L/16

---



표 4.2-1 처짐을 계산하지 않는 경우의 보 또는 1방향 슬래브의 최소 두께 (KDS 14 20 30 :2021)



부재	최소 두께,
	단순 지지	1단 연속	양단 연속	캔틸레버
	큰 처짐에 의해 손상되기 쉬운 칸막이벽이나 기타 구조물을 지지 또는 부착하지 않은 부재
· 1방향 슬래브	L/20	L/24	L/28	L/10
∙ 보 ∙ 리브가 있는 1방향 슬래브	L/16	L/18.5	L/21	L/8
이 표의 값은 보통중량콘크리트(＝2,300kg/m3)와 설계기준항복강도 400MPa 철근을 사용한 부재에 대한 값이며, 다른 조건에 대해서는 이 값을 다음과 같이 보정하여야 한다. 1) 1,500~2,000kg/m3 범위의 단위질량을 갖는 구조용 경량콘크리트에 대해서는 계산된 값에 (1.65－0.00031)를 곱하여야 하나, 1.09 이상이어야 한다. 2) 가 400MPa 이외인 경우는 계산된 값에 (0.43＋/700)를 곱하여야 한다.



---

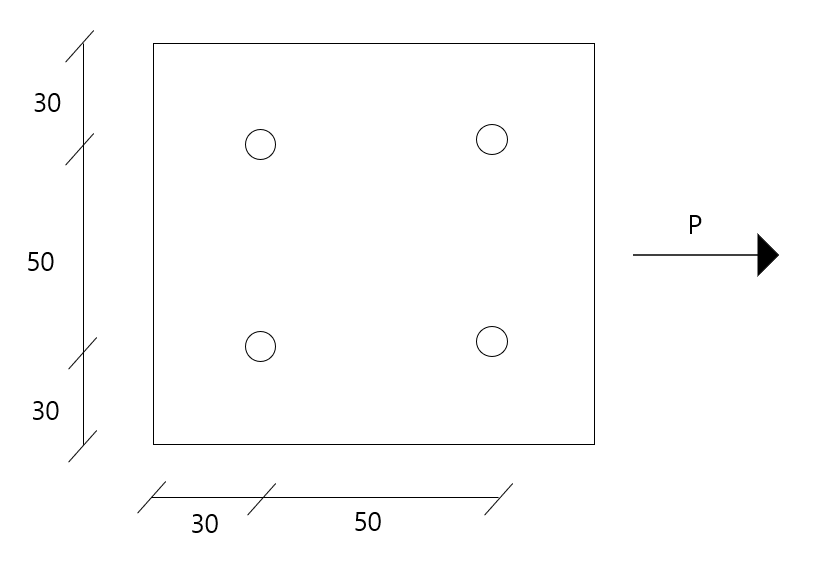

다음 그림의 고장력볼트 M20, 두께 10mm 일때 인장재 순단면적은?

1. 1100 mm$^2$
2. 680 mm$^2$
3. 660 mm$^2$
4. 640 mm$^2$
5. 620 mm$^2$



---



건축직 공기업 필기 시험에 대한 대비를 위해 참고하시면 좋을 것 같습니다.

기준에 대한 개인적인 해석 있는 경우가 있습니다. 정확한 해설을 원하시면 관련 서적을 확인하시기 바랍니다.

자주 나오는 유형 및 문제를 풀이와 해설을 하여 이해를 한번 하시고 공식을 암기하셔도 됩니다.

저도 자주 헷갈리는 부분인데 단위 변환을 신경쓰시길 바랍니다.

오답이 있으니, 필히 확인바랍니다.
